需求概述
在港口碼頭安裝視頻監控系統有其特殊性，這主要源于現場環境。由于港口碼頭的主體環境多數都是早期建設完成，地域開闊，地面固定平坦，加之大型搬運車和集裝箱貨物經常移動，架設或地埋傳統的有線監控系統基本不可行，采用基于先進的無線技術監控系統成為港口碼頭的首選。針對這一需求，專注于視頻監控的天際通產品，采用當前最成熟的微波通訊產品，來滿足這一實際應用。
?
?
優波通（UBoTong）港口碼頭無線監控系統構建在基于IP的無線OFDM微波技術之上，UBT2000系列無線產品經過嚴謹?shù)纳a工藝和嚴格的測試手段，產品可以在任何地域氣候環境下很好的運轉。該技術已經經歷了多年以上的發展，目前已經非常成熟，該技術工作在國家許可的5Ghz頻率范圍內，具備良好的頻率資源，可以保證客戶的應用順暢且快速。通過合理的鏈路規劃和可以解決復雜環境帶來的網絡建設影響，不會破壞目前港口基礎建設，不用架空或地埋線纜，實現快速搭建網絡；同時，華騫科技的無線網絡通過高質量的無線網橋、無線聚合技術、無線路由技術、無線跳接技術，可以提供上百兆穩定安全的高帶寬數據傳輸通道，充分滿足港口碼頭監控視頻信息及其它數據的穩定傳輸。
系統功能
在優波通的這套港口碼頭無線監控系統中，無線網絡以其高度的靈活性、便捷性、移動性、低成本、保護用戶投資等特性成為港口碼頭監控的最佳網絡解決方案。這一系統具有如下功能：
1)?提供準確無誤的實時全天候影像信息，并安全存儲，以備查詢；
2)?為安全運輸生產、防盜防搶等案件提供線索和證據；
3)?為貨物運輸中轉、貨輪進港等提供視頻數據資料；
4)?準確統計貨輪和貨物流動情況，為合理調配設備、人員、提高管理水平提供科學數據；

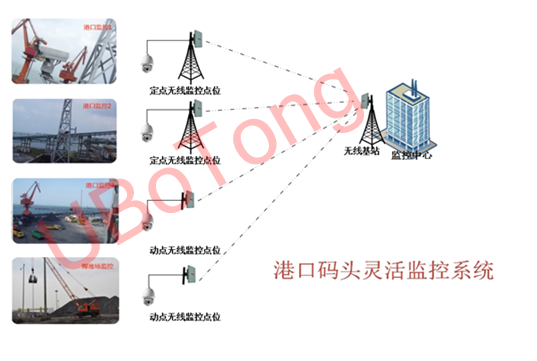

5)?適應各種復雜環境，通過綜合的無線技術，可以在任何地點架設監控點，再通過中繼點進行數據回傳。
?
整個方案集前端圖像采集、傳輸、存儲、分析、發布、應用管理于一身的港口碼頭無線監控系統，形成全方位、全天候的港口碼頭監測體系。并且總部監控中心系統是整個系統的圖像顯示、圖像錄像控制中心，具有遠程控制功能，向指揮調度人員提供全面的、清晰的、可操作的、可錄制、可回放的現場實時圖像。
實際應用
1、?大型機械設備遠程無線監控系統
港口大型機械設備遠程無線監控系統，將大型起重機設備的監視與管理功能結合在一起，突破了傳統的監視或管理軟件的應用局限，實現了設備的監視與管理一體化的功能，是協助企業實現設備高效使用預防保養和信息化管理的重要手段。
優波通（UBoTong）無線網絡系統的各項功能是以大型設備產生的周期性數據為基礎，通過無線網絡系統將數據傳輸至監控室的服務器，服務器再將數據整合、計算實現不同功能。
2、?港口集裝箱碼頭無線實時系統
無線實時作業方式是集裝箱碼頭操作的發展趨勢?？梢詫崿F(xiàn)控制室與作業現場的實時信息雙向傳輸。如向作業現場遠程發送作業設備調度指令、集裝箱調動指令、集卡的提箱/落箱場位安排指令、裝卸作業指令等；現場理貨人員通過無線網絡，可將現場實時作業信息傳回堆場管理控制中心。
3、?港口無線多媒體調度系統
無線多媒體調度是基于新一代IP技術架構的綜合調度通信系統，它在保留傳統調度機調度功能的基礎上，實現語音、數據、視頻等多媒體化的操作應用。具體來說可以包括視頻回傳、語音調度、數據上傳等多種多媒體式的調度方式和功能。
它無論是在功能方面還是擴容性方面具有傳統調度系統無法相比的先進性，不僅有效提高了工業指揮調度過程中的效能，確保信息溝通的順暢，延伸調度操作手段，并且使整個系統還可以向統一通信和無線網絡進行平滑過渡。
4、?散雜貨碼頭作業管理系統
利用無線網絡對港區內汽車、火車、船舶裝卸作業的各個環節進行實施數據采集，實現港區生產進行的全面動態監控，相關人員可根據實際情況及時調整作業流程，提高裝卸效率，使信息系統能夠及時反映現場生產的各種信息，便于相關部門對碼頭生產各環節的監控，通過信息化進一步提高公司的生產管理水平 。
?
客戶需求

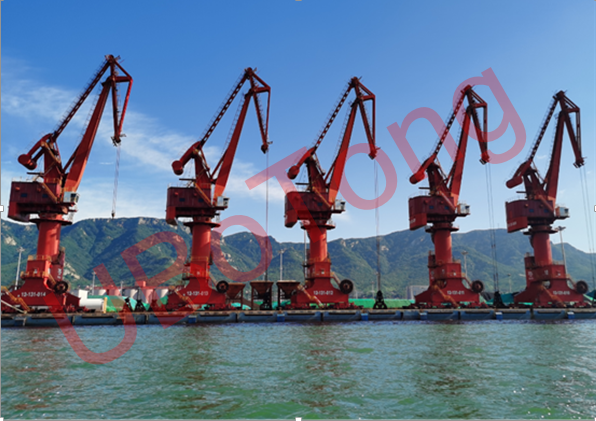

根據客戶提供的信息來看，港口碼頭區域長約1200米，區域內有4臺門機，每個門機上7路視頻，將所有門機上的視頻圖像傳輸?shù)?/span>港口監控大樓。由于布線施工在港口區域內，現場環境比較復雜，所以客戶采用無線網橋傳輸?shù)姆绞絹硖娲饫w傳輸，8臺門機上所有的視頻圖像采用無線傳輸?shù)姆绞交貍鞯奖O(jiān)控中心。監控方式為前端采集存儲，監控中心從客戶端進行調看。
方案設計
根據現場的提供的信息來看，我們將整個傳輸網絡采用點對多的模式，分2個基站接收回傳的模式進行建設。原有基站架設在1號位置，連接第一臺門機和新增二門機的無線客戶端，在2號位置（基站位置選擇1）新增一臺基站，連接新增門機三和新增門機四的
無線客戶端。
?
???????????????????????系統原理圖
方案說明：
1）本方案采用智能基站UBT2000-BSU6300進行了場區內的信號覆蓋，為避免干擾，分別在1號位置和2號位置架基站樓頂上共架設2臺基站。無線基站配合高增益內置天線進行工作，保證視頻傳輸?shù)膶崟r性和穩定性。
2）然后在4座門機上各安裝一臺遠端發射端設備：UBT2000-CT6300；由于門機移動，所以發射端配合使用高增益無線全向天線使用，用來保障信號不間斷。共計4臺無線遠端發射設備。
3）現場采用點對二方式進行無線傳輸，每臺基站選擇2臺遠端發射端進行接收，將前端圖像匯聚到2個位置的基站，然后通過光纖傳輸模式，再回傳到辦公大樓監控室。
?

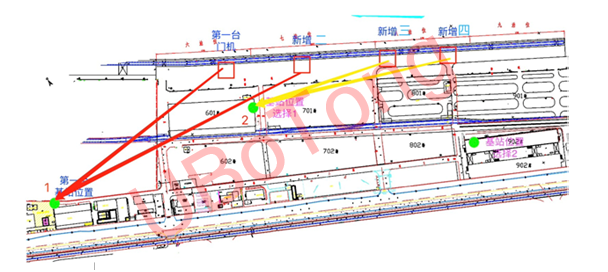

?設備安裝點位圖
?

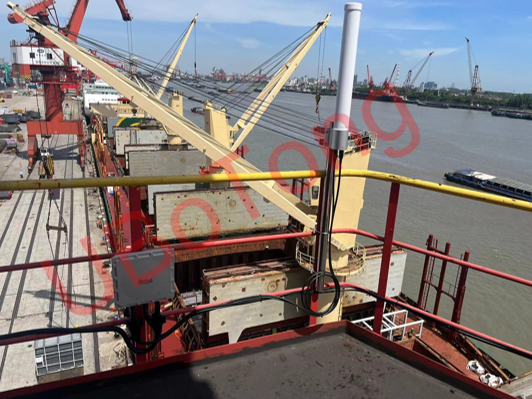

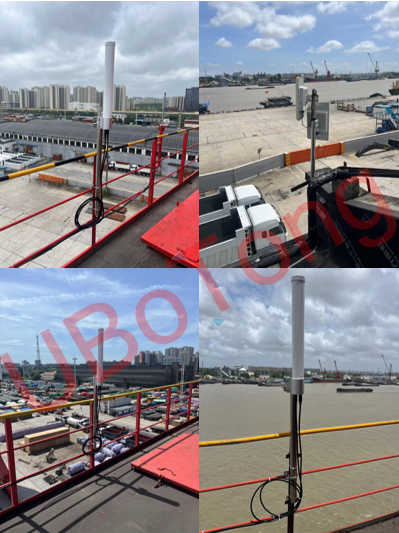

部分現場實際效果圖
?
?
