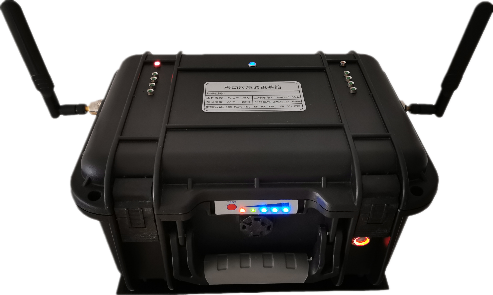

優波通UBT2000-DMB3330 移動應急通訊專用基站
在城市地下建造一個隧道空間，將電力管廊、軌道交通、公路隧道等各種工程管線集于一體，設有專門的檢修口、吊裝口和監測系統，實施統一規劃、統一設計、統一建設和管理，是保障城市運行的重要基礎設施和“生命線”。
在地下管廊工程施工中，為了確保施工安全，施工方需要將管廊內的施工情況以視頻的方式實時傳輸至隧道外的指揮中心。UBT2000-DMB3330應急通訊設備，憑借自身的超高性能，可以很好地應用到地下管廊施工的數據傳輸當中。歷經多年在礦業、石化、電力、軌道交通等行業實際的檢測應用，獲得了使用單位的一致好評。
1、產品系統組成
通訊主機、通訊天線、調試軟件三部分。
2、產品特點及優勢
l?工作模式：mesh組網
l?標準兼容：符合IEEE 802.11a/b/g/n標準，采用MIMO、OFDM等先進技術；
l?穩定可靠：平均無故障時間大于100000小時，杜絕死機掉線等現象；
l?傳輸速率：所有頻段均采用2*2MIMO速率達300Mbps；
l?信號范圍：覆蓋直徑可達100米，傳輸距離可達500米；
l?產品接口：提供1個自適應航空網絡調試口,1個電池充電航空接口；
l?頻寬選擇：支持5/10/20/40MHz?多頻寬選擇，40MHz頻寬可提供高達300Mbps 的傳輸速率；
l?組網模式：單點覆蓋及多點漫游；點對點通訊等組網模式；
l?帶寬管理：支持WMM（Qos），支持空口和有線接口的優先級映射，保證語音、視頻業務優先級；
l?產品校整：雙組4級LED通訊質量信號燈自動顯示接收信號強度；3個工作指示燈，1組電池電量指示燈；
l?抗干擾性：采用BeamForming技術，可以更好抑制干擾，減少對速率的影響；
l?網絡管理：基于WEB遠程管理或SNMP管理，支持配置文件導入/導出和軟件升級；
l?產品供電：產品自帶內置12V鋰電池，方便供電與攜帶；
l?功率可調：發射功率可調，單信道達500mW高功率射頻輸出；
l?多重特性：支持波束成形（Beamforming），支持空時分組碼（STBC），支持低密度奇偶校驗（LDPC）；
l?加密方式：支持WEP，WPA，WAP2，AES，TKIP和802.1X；
l?自動掃頻：支持動態頻率選擇(DFS)，能依周圍無線環境狀況，自動掃描選擇信道；
l?生成樹協議：自動選擇數據鏈路，擴展多線路備份功能，可適用于高要求數據傳輸環境；
l?工業外觀：塑料便攜箱，IP67封裝，防塵防水、防風防曬、防震設計，高低溫穩定性顯著，自帶平衡氣壓閥；
l?部署簡易：體積小、重量輕、攜帶方便，大幅降低工作強度、部署難度；按照設備標識可即取即用；
3、產品詳細參數
規格參數 | |
項目 |
描述 |
產品芯片 |
無線通訊： 高通QCA9342芯片設計 內存64MB DDR2 無線覆蓋： Qualcomm QCA9531芯片 內存128MB |
工作頻段 |
2.4GHz+5.8GHz |
產品芯片 |
無線通訊： 高通QCA9342芯片設計 內存64MB DDR2 無線覆蓋： Qualcomm QCA9531芯片 內存128MB |
工作頻段 |
2.4GHz+5.8GHz |
頻寬選擇 |
20MHz、40MHz、20MHz/40MHz |
速率 |
300Mbps |
調制技術 |
OFDM：BPSK?QPSK?16-QAM?64-QAM DSSS：DBPSK DQPSK CCK |
協議標準 |
IEEE802.11a/b/g/n，IIEEE 802.3u，IEEE 802.3d，IEEE 802.3h |
支持協議 |
CSMA/CA，TCP/IP，IPX/SPX，NetBEUI，DHCP，SNMP，STP，NTP NDIS3，NDIS4，NDIS5 |
功能參數 | |
項目 |
描述 |
無線標準 |
支持802.11a/b/g/n |
頻率掃描 |
支持全頻段掃描 |
路由功能 |
支持路由協議，靜態路由、動態路由 |
MESH組網 |
支持 |
DHCP |
DHCP Server?、DHCP Client |
網絡管理 |
SNMP(V1、V2、V3)、HTTP(S)、TFTP、FTP、Telnet、SSH |
看門狗 |
支持 |
日志功能 |
支持SYSLOG |
重啟復位 |
支持按時或定時重啟設備，支持硬件、軟件復位 |
基于Web管理 |
支持 |
數據加密 |
支持64、128位WEP加密、WPA、WPA2和WAPI |
802.1X |
支持 |
MAC過濾 |
支持 |
SSID隱藏 |
支持 |
防DOS攻擊 |
支持虛擬AP(多SSID)之間的用戶隔離 |
小區隔離 |
支持不同的小區基站，不能相互通信，使得通信更加安全可靠 |
用戶隔離 |
支持 |
波束成形Beamforming |
支持 |
空時分組碼STBC |
支持 |
低密度奇偶校驗（LDPC） |
支持 |
4、產品可實現的功能
優波通（UBoTong）自主研發的移動應急基站UBT2000-DMB3330綜合了工業級一體化設備、數據安全加密、快速移動漫游、低延遲VoIP語音等多個應急通訊方案設計，為地下管廊提供穩定可靠的無線通訊網絡。
通過移動應急基站組成的無線網絡方式，可接入手持式終端、頭戴式終端等多種終端，網絡終端可以通過無線信號將視頻和管廊內的數據傳回到數據中心，保證管廊內的情況實時傳輸，確保獲取一手數據。
5、產品工作流程
基站同時具備覆蓋和傳輸兩大功能，單臺基站可進行基站區域范圍內覆蓋，與在覆蓋區域內的網絡終端互聯，進行數據交換。多臺基站可進行各基站間的網絡傳輸通訊。
網絡終端將采集的數據通過基站覆蓋的方式傳輸到基站，基站內部覆蓋功能和通訊功能進行數據處理，然后通過傳輸功能，將數據在各基站間進行傳輸。將其中一個基站作為網絡數據回傳點，由基站航空網絡口通過有線傳輸的方式回傳到數據中心。

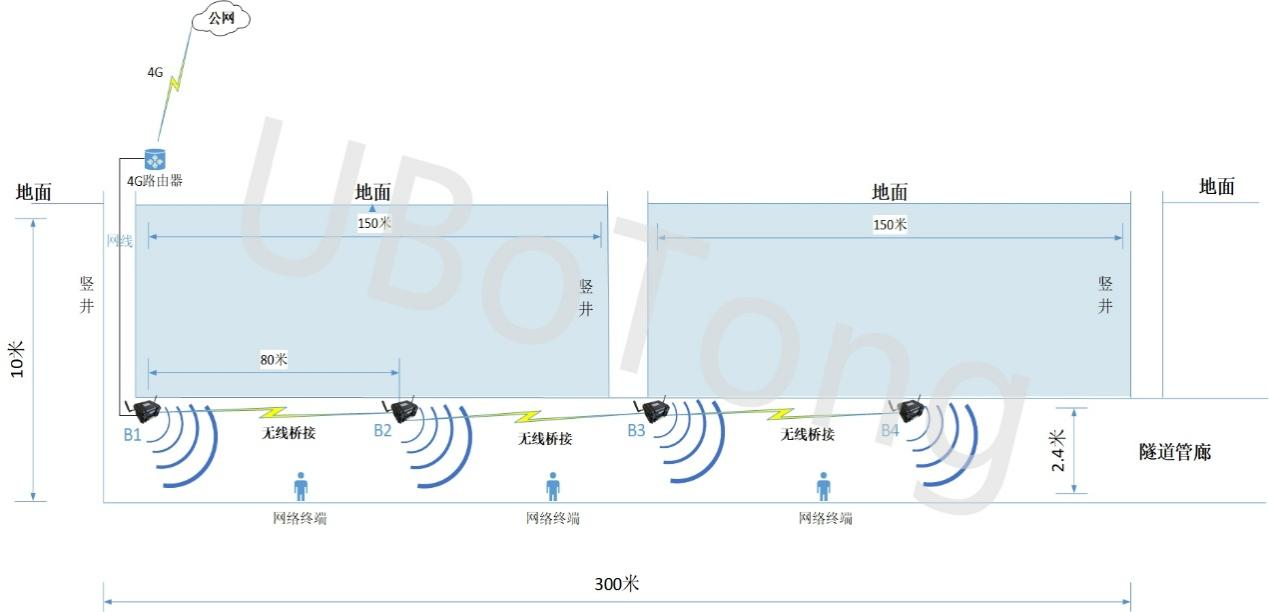

6、地下管廊工作示意圖
?
